油壓重型材料架結構及制造工藝

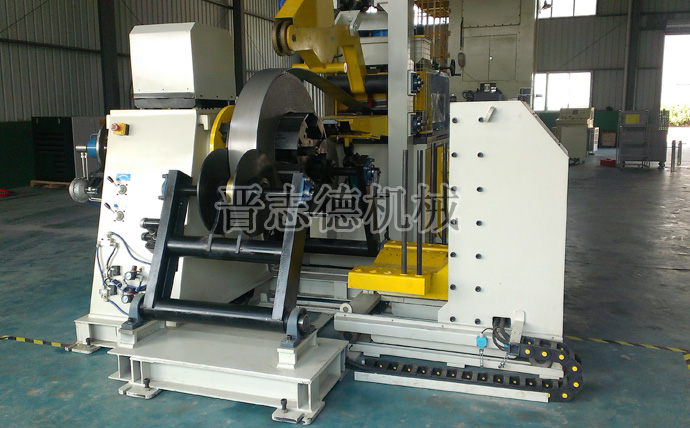

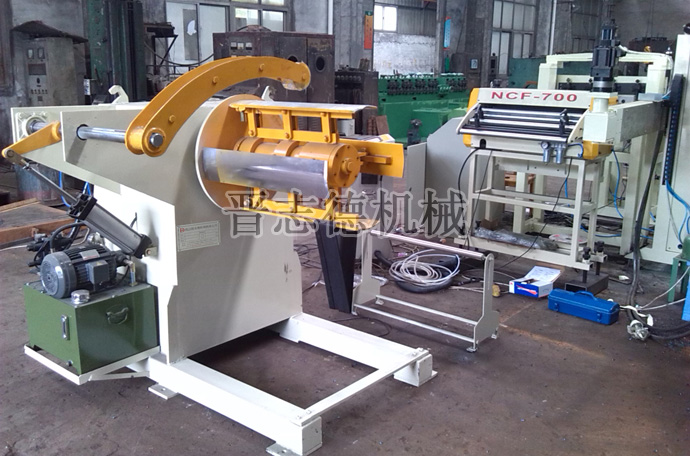

 重型材料架是沖壓、剪切生產線中使用多的開卷設備，其布置在生產線前端，用于對板材料卷進行放料、開卷，對于普通料卷的開卷使用的是晉志德標準型重型材料架，而對于重量特別大（料重過2T）的料卷則需使用晉志德油壓重型材料架。
　　

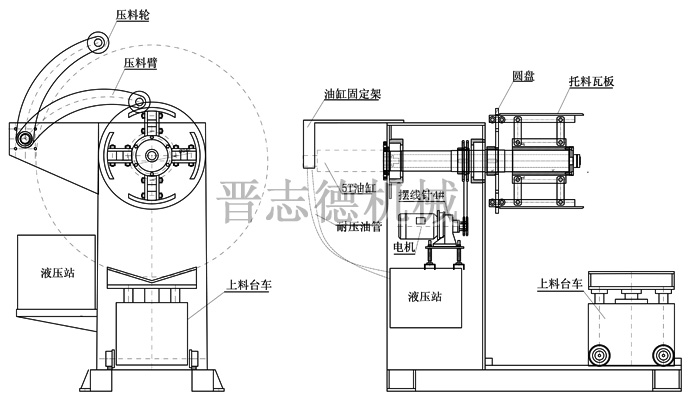

　　晉志德油壓重型材料架由機體、漲縮卷筒、壓料臂、電機、擺線針減速機、油壓系統、電控箱及上料臺車（此項為選配）組成。油壓重型材料架為立式懸臂式開卷設備，驅動原理是交流變頻電機經擺線針減速機經皮帶傳動漲縮卷筒實現開卷作業，其上料則是將料卷放置在上料臺車上，用手柄控制臺車沿底座導軌滑動，由接近開關控制實現料卷與漲縮卷筒的自動對中，完成料卷的自動上料。油壓重型材料架漲縮卷筒為四棱錐結構，錐面斜度為14°，卷筒尾部裝有旋轉油缸及回轉密封件，其通過耐壓油管與液壓站相連；減速機為擺線針減速機，為焊接式箱體，兩級傳動；壓料臂其壓料輪包有聚氨酯，由氣缸控制壓緊；漲縮卷筒其上料定位由4個A型擋料架進行定位。
　　
　　1、重型材料架機體
　　晉志德重型材料架箱體采由型鋼、A3鋼板、#45鋼鍛打軸承座組焊后成型，焊接表面經精細打磨，箱體焊接后經退火去應力處理后再加工軸承孔，后背板采用數控加工中心加工，保證整體機體配合的緊密。
　　2、漲縮卷筒裝配
　　重型材料架漲縮卷筒由主軸、靠背輪、四棱錐軸、扇形托料板、拉桿、漲縮缸、旋轉接頭等組成，主軸為40Gr圓鋼鉆直徑85mm通孔粗加工后進行聲波（UT）探傷檢查及調質熱處理、精加工完后進行表面滲氮熱處理再精車而成，工作面直徑125mm；拉桿與四個扇形托料板材質均為合金鋼鍛件42CrMo，均采用精加工后調質熱處理而成。
　　3、馬達與減速機裝配
　　重型材料架主馬達與擺線針減速馬達直連，經皮帶帶動卷料筒轉動，傳動部位帶防護罩，同時由“臺達變頻調速器調速。
　　
　　4、油壓系統裝配
　　重型材料架油壓系統由液壓站、保壓閥、耐壓油管、旋轉接頭、漲縮油缸組成，所有液壓設備均采用臺灣品牌，由漲縮油缸拉動楔形式滑塊移動帶動支承連桿改變實現卷料筒的卷縮功能。
