多種料卷用重型材料架

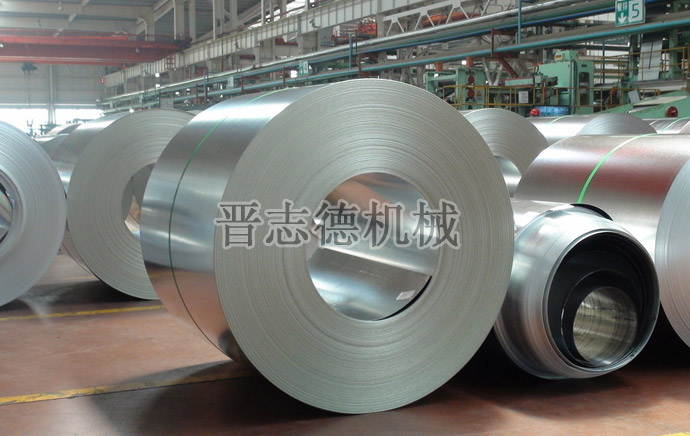

 沖壓行業為了降低成本、便于運輸及實現自動化生產都使用的是卷料，而卷料內徑國標有兩種規格，一種為￠510mm，另一種則是￠610mm，而這兩種內徑差別很大，普通重型材料架適用一種內徑則必然不適合另外一種內徑，若客戶實際加工生產需要使用到兩種規格內徑料卷則必須購入至少兩臺重型材料架，這必然會大的增加實際投入成本。
　　
　　那有沒有切實可行的解決方法呢？作為國內專業的沖床周邊自動化設備生產商的晉志德機械專為此類沖壓客戶設計、生產了一款適用多種料卷用重型材料架，其采用新型漲縮卷筒裝置，通過帶彈簧導向桿裝置可以依靠彈簧力改變環形漲縮卷筒的內徑大小，根據不同的卷料內徑變換不同的漲縮大小，滿足多種料卷漲縮上料之用途，同時在重型材料架馬達、減速機、主軸的傳動下可實現穩定可靠的開卷作業，實現了一機多用之用途。
　　此種新款重型材料架相比傳統重型材料架具有六大性能優勢：
　　1、新款重型材料架因采用新式結構漲縮卷筒漲縮范圍大，不在局限于傳統的￠450～ 530mm，卷筒漲到真圓位置時，增加卷筒內徑裝置外徑也為真圓，且在卷料開卷過程中可靠的隨著開重型材料架漲縮卷筒一起轉動。
　　2、增加卷筒內徑裝置的扇形托料瓦板具有內部襯板，在保證周向壓力不變的情況下，大地增加了增加卷筒內徑裝置與卷筒的接觸面積，可以有效減輕卷料對卷筒造成的單位壓力，保護卷筒；新款重型材料架四個扇形托料瓦板完全相同，扇形托料瓦板內還設有內部筋板，內部筋板呈網狀結構，承受壓力能力可靠。
　　
　　3、新款重型材料架通過帶彈簧導向桿裝置可以依靠彈簧力改變環形漲縮卷筒的外徑大小，增加卷筒內徑裝置隨著重型材料架的卷筒漲縮進行隨動漲縮，并在卷料開卷過程中可靠的隨著重型材料架漲縮卷筒一起轉動。增加卷筒內徑裝置結構簡單可靠，實用性強，安裝簡單，同時可實現增加重型材料架漲縮卷筒外徑的規格，成本較低。
　　4、傳動側擋塊和操作側擋塊可以有效地保證增加卷筒內徑裝置與卷筒轉動一致，從而保證開卷過程安全可靠。
　　5、頂絲漲縮結構可以使增加卷筒內徑裝置在任意漲縮位置?？?，方便增加卷筒內徑裝置本身裝配拆卸，同時也方便增加卷筒內徑裝置裝到卷筒和卸下卷筒。
　　6、定位板的設計，大方便增加卷筒內徑裝置裝到卷筒上和卸下卷筒。
