滾輪送料機步距的調節方法

 送料步距又被稱為送料長度，是指送料機單次向沖床模具輸送材料的距離，即單次送料材料的長度，它不僅是客戶選購送料機的關鍵要素，它的實際調節的準確度還會直接影響到?jīng)_壓產品的精度與品質，因此在實際使用中掌握送料機步距的調節方法十分重要。
　　滾輪送料機的步距都是有大限額的，其機型的大步距是300mm，因此搭配滾輪送料機的沖床，大送料步距需在300mm以內，若出此限度推薦使用晉志德NC伺服送料機。而對單一具體的滾輪送料機而言，數字前兩位代表送料寬度，后一位或兩位代表送料長度，其型號就顯示了其大送料步距，像常用的RF-138、RF-1310其大送料步距即為80mm、100mm，在實際沖壓生產時，特別注意搭配的模具送料步距要求不能出此大限額。
　　在了解滾輪送料機送料步距限額，選購到合適的機型后，在實際使用過程中，根據搭配的沖床模具調整好送料步距這點也十分重要，滾輪送料機是依靠調整偏心距離來改變嚙合角來改變送料步距的，調整時先需把滾輪送料機偏心盤心軸的固定螺栓調松，然后轉松送距固定螺絲，后旋轉調整螺桿至其上的刻劃對準游尺上所需的送距即可。特別注意：調整時，先調游尺進行粗調，然后轉動刻度環進行精密微調（刻度環微調一小格0.04mm）。
　　　　　
　　晉志德滾輪送料機步距調節好后，還需對其進行實際的測試，以確保送距的正確、穩定，具體測試方法如下：
　　1、將沖床開啟后停止至下死點位置，材料上劃一條線，回轉沖床再到下死點，材料上再劃一條線，如此重復數數次測量之，同所需要的步距做比較后再調節步距固定螺絲，達到所需步距為止。
　　　　　　　　　　　　　　

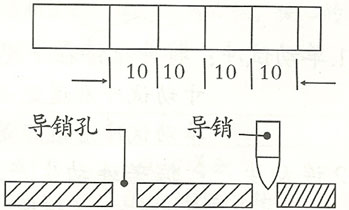

　　2、將材料送入模具內，沖床寸動將導正孔沖壓后，再寸動至沖床過3 點，看導正銷和導正孔的位置測定之，直到導正銷和導正孔正對。
　　3、檢測步距時，千萬不可用單動功能將沖床停在上死點測量，因為在上死點時，送料大約只送一半，而且每次停止位置皆不相同，步距無法測量，一定要過3點后再測量。
　　　　　

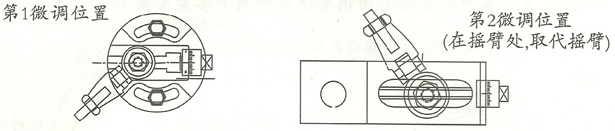

　　4、若滾輪送料機搭配的沖床較大，另配有第二微調裝置時，偏心盤上品質可靠微調裝置（即刻度環微調）大約調至所須步距，精細微調由安裝原搖臂位置的第二微調裝置調整。
