重型材料架上料臺車

 重型材料架做為性價比高、故障率少、操作簡易的立式開卷放料設備，在汽車、五金、電子等沖壓加工制造行業得到了廣泛的運用，是搭配各種沖壓自動化生產線選的開卷設備。
　　當然，重型材料架雖適用范圍非常廣，卻也是有著其不足之處，那就是在開卷重型料卷時，上料（即將卷料內徑套入材料架漲縮卷筒上漲緊的過程）相對繁瑣，通常需要一臺行車始終吊著鋼卷，同時還需要到3-4名工人協同工作才能完成材料架的上卷工作，這樣不僅大浪費了人力物力，影響工作效率，而且還存在著很多產品質量隱患，比如如此上料，很容易會造成板材表面劃傷、影響產品美觀，或者使沖壓成型設備所生產出來的產品出現走樣現象。
　　

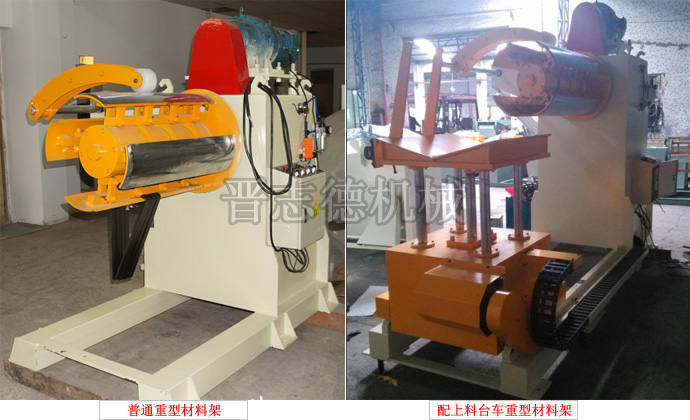

　　那有沒有確實可行的解決的辦法呢？答案是當然有，那就是為晉志德重型材料架搭配上上料臺車，用上料臺車進行輔助上料即可優質的解決。配有上料臺車的晉志德重型材料架在上卷時，只需要采用行車將料卷吊放到上料架臺車上，剩下的工作只需要一名工人操作材料架就可以立完成上卷、脹卷、引板到后續上等一系列工作，其上卷所需時間是傳統上料方式的1/10，不僅大大縮短了上料時間，提高了工作效率，同時大的節省了人力物力，保證操作人員的人身安全。

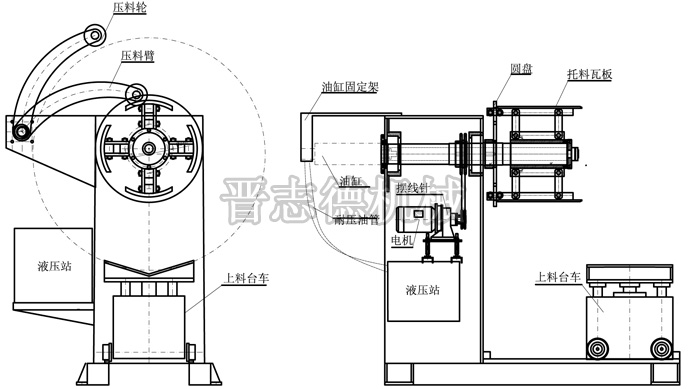

　　晉志德重型材料架的上料臺車安裝在材料架底部的側邊上，上料臺車底部安裝有滑輪，滑輪在底盤安裝的滑道上滑行，同時臺車上另行裝配有可調整高度的連接座，連接座與鏈輪之間的鏈條固定連接，鏈輪由油壓馬達驅動。
　　
　　配有上料臺車的晉志德重型材料架實際使用時，上料臺車通過調整連接座至合適高度，材料架旋轉油缸推動主軸向前運動，使材料架漲縮卷筒作收縮狀態，然后由油壓馬達驅動上料臺車至滑道的末端部去承接行車吊著的卷材，卷材落穩后在驅動料臺車及卷材至前端部，隨后油壓缸伸出，帶動卷料上升，使卷材被套在材料架漲縮卷筒上，緊接著通過操作材料架的電控箱使旋轉油缸拽動主軸向后運動，材料架漲縮卷筒作擴張運動，卷材即被牢牢固定在材料架托料瓦板上，此時就完成了整個上料過程，后只需在材料架電控箱上簡單的設定即可完成自動開卷過程，從根本上解決了傳統上料造成的成品板材表面劃傷、精度誤差和變形等問題。
