高速滾輪送料機的傳動方式

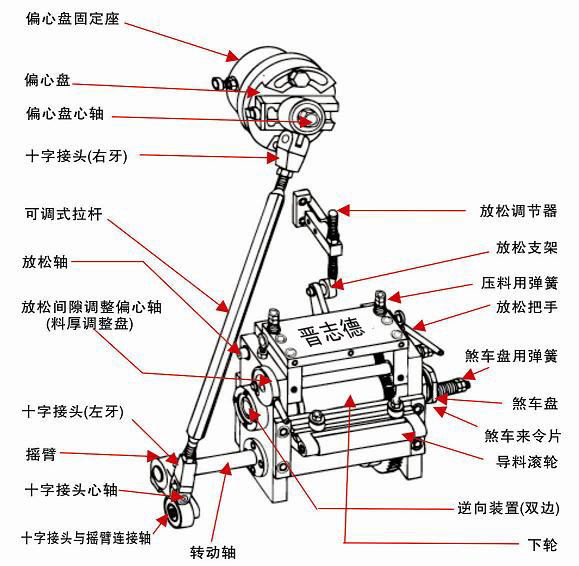

 高速滾輪送料機機身底部配有傳動軸，其延伸軸端通過搖臂、十字接頭（左牙）與滾輪拉桿連接。機身進料口設導料滾輪引導進料，及鄰近出料口頂部各配有一壓料用彈簧。送料滾輪（即下滾輪）配置在機身內傳動軸的上方。
　　　　　
　　高速滾輪送料機齒輪組安裝在傳動軸和送料滾輪間以傳遞動力，料厚調整環穿配在一偏心軸上安裝于機身進料側壁頂部：壓料滾輪（即上滾輪）與逆向裝置設在料厚調整偏心軸內送料滾輪的上方，使操作料厚調整環旋轉或固定偏心軸，可微調壓料滾輪與送料滾輪的間距，以配合對不同厚度沖壓材料的夾持。
　　料厚調整環鄰近機身出料側端切設一凹口，搭置在放松裝置安裝于機身出料側壁上的放松轉軸缺口座上，并且穿孔游套穿出機身兩螺栓，各套設一壓料用彈簧旋置一螺母壓持，可調整壓料滾輪和送料滾輪壓夾材料的松緊力。
　　高速滾輪送料機放松轉軸兩軸端對應其配置在機身出料側壁外或內緣距離，各設一扣環槽或插銷孔，放松轉軸在機身兩側壁組成后可自任一側壁外插入貫穿，用墊圈以及扣環或插銷扣擋套合將放松轉軸固定，且可隨時拆除扣環或插銷以抽出放松轉軸。
　　高速滾輪送料機放松轉軸上可調整的一放松桿伸向沖模承受沖壓前的壓移，以擺轉放松轉軸缺口座頂托調整座的凹口，提起壓料滾輪松開壓料供沖模導正銷精密定位。放松轉軸軸端固設一放松把手，在送料或退料的調校作業時，可手工扳動把手使放松轉軸擺轉頂托壓料滾輪以方便調校作業。
　　使用高速滾輪送料機時，扳動放松把手卡持定位，以偏心軸為支點提起壓料滾輪，此時壓料滾輪與送料滾輪之間有一間隙，材料穿過間隙后釋放把手；然后再旋動料厚調整環調整材料適當?shù)膲毫祥g隙，及調整壓料用彈簧適當?shù)膲浩攘壕o材料（以材料不會打滑為原則）。當啟動沖床設備傳遞送料滾輪旋轉動力，借壓料滾輪適當?shù)膲簥A力旋轉輥夾材料精準進料至定位，且放松轉軸的放松桿適時承受沖模放松裝置壓觸，將放松轉軸缺口座內緣翻轉頂托調整座凹口，而提起壓料滾輪松放材料，呈間歇性的送料。
　　當調整壓料滾輪和送料滾輪使用于不同材料厚度壓持時，因兩者之間無傳動齒輪的設置，無需考慮其有不同嚙合深度所發生的不同傳動接觸間隙和傳動時間差，確保了調整的便捷性和送料精度的穩定。特別注意：在長時間使用滾輪送料機后，松斜轉缺口座和調整座凹口提放動作的摩擦易造成磨損，操作人員此時可拆除扣環或插銷，可自任一機身側壁抽出放松轉軸調換缺口座后繼續使用。
