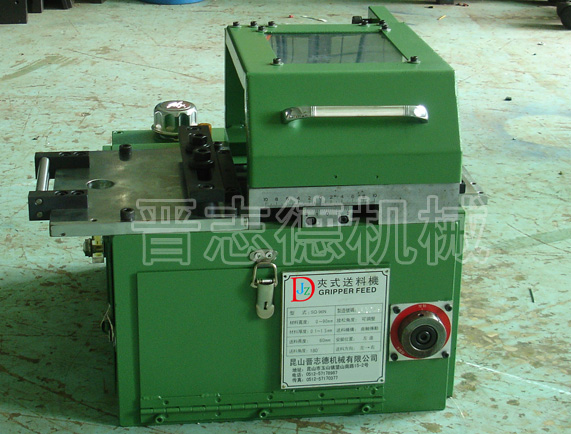

夾式送料機工作原理

 沖壓生產正朝著高速、高精密方向發展，在沖壓生產時使用高速?zèng)_床沖壓的場合越來越多，高速?zèng)_床高行程數可達1200次/分，此時若使用傳統的空氣送料機、滾輪送料機、NC送料機進行送料則完全發揮不出高速?zèng)_床高效的性能，而夾式送料機則正是為高速?zèng)_壓生產而研制的高效送料設備，其采用機械式?jīng)_壓與送料聯動結構，每分鐘送料高可達1200次，完全實現了以沖床同步送料之目的。
　　在使用時，用固定板及L型支架座將夾式送料機固定在沖床臺盤側邊，同時用時規皮帶將其與沖床輸出軸相連起到機械傳動作用，讓材料由左到右穿過放松抓取夾子，調整好驅動計時皮帶的張力，使其與沖床輸出軸同步運行，并且二者相位差保持一致，再使用快速量規設定好送料長度，通過回轉夾子支架上的刻度盤設定好送料厚度，即可啟動夾式送料機。
　　　　　　
　　當沖床的上模沖壓到材料時，送料機擺線凸輪處于等徑處的起點，此時，凸輪轉動而材料不運動，沖床對材料進行沖壓，直至凸輪轉過等徑終點，凸輪繼續轉動并推動滑塊沿滑桿運動，使夾頭與材料脫離，凸輪繼續再轉過180度時，材料被卡入下一工位的夾頭內，此時上模退出，凸輪繼續轉動，進而帶動夾桿運動，夾桿推動材料向下一工位運動，當材料運動到下一工位時，沖床上模再次壓下，完成一個工作循環，就實現了被沖壓材料的高速自動送料。
