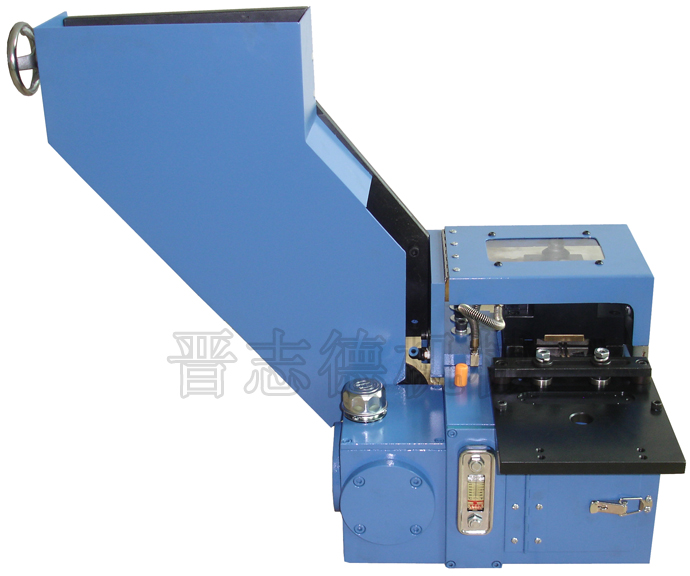

夾式送料機皮帶調整及送料長度設定
在夾式送料機使用之前，需檢查及確認驅動計時皮帶的張力是否合適及設定送料的長度。
夾式送料機皮帶（即送料線高度）的調整
皮帶的調整關系著夾式送料機的送料角度的正確與否，因此在使用前的調整是非常重要的，當調整整部送料機的高度時，皮帶就必須作相對的調整，以下為調整的方法:
1、放松皮帶，并使皮帶完全脫離送料的齒輪。
2、啟動沖床，并使沖床旋轉至360度（12點鐘的方向）（180度為下死點）。
*當模具導引銷（Pilot Pin）脫離材料時；送料機仍處于放松狀況（放松區間），未夾緊材料，易造成材料移動面產生送料不準的問題。則改旋轉（345-350度）此為較特殊模具,需作此調整。
3、旋轉送料機的齒輪，并使送料刻度尺-零對零（上活動刻度尺-零對零（0）單位，對準下固定刻度尺零（0）單位（需為前進時零對零）
4、使皮帶套上送料機的齒輪及旋緊固定，并注意使用送料刻度尺-零對零。
夾式送料機送料長度的設定
?。ㄒ唬┛焖倭恳?guī)的使用：
送料長度的連續調整可經由一般方法，換言之，可經由調整驅動曲柄的偏心率：夾式送料機經由快速量規來取代送料長度的調整，這簡化了設定操作，快速量規的配置及大小是依據零量規而設計：
至于快速量規的厚度則依各使用者的送料長度而制作的。
送料長度=Lmm，則快速量規的厚度約=（1/2L）+9.00（歸零塊規）±0.05＞%(mm)=＝﹥其中歸零塊規為固定物，不要取出。只要更換長度塊規就好。
長度塊規的厚度=（送料長度/2）+歸零塊規?！独f明：（m/m）
| 送料厚度 | 1.27 | 2.54 | 5.08 | 6.00 | 7.50 | 11.5 | 14.0 | 20.0 | 30.0 | 40.0 |
| 塊規厚度 | 0.64 | 1.27 | 2.54 | 3.00 | 3.75 | 5.75 | 7.0 | 10.0 | 15.0 | 20.0 |
| 送料長度范圍 | 0-10 | 10-20 | 20-30 | 30-40 | 40-50 |
| 塊規厚度 | 9.00 | 9.03 | 9.05 | 9.10 | 9.15 |
快速量規（塊規）的插入固定以下列順序執行：
1、放松固定螺母，放松偏心螺桿。
2、插入快速量規（送料長度塊規）于歸零塊規之上，偏心螺桿固定片之下
3、旋轉偏心螺桿至緊密。
?。ǘ┦褂糜螛?biāo)卡尺方法：
1、放松固定螺母，調整偏心螺桿至所需長度，上游標單位為0.1mm,下游標單位為2mm。
2、鎖緊固定螺母即可。
