空氣送料機E型電磁閥安裝方法
時間:2012-06-06 10:45 來源:http://mian-an.com 作者: 晉志德機械

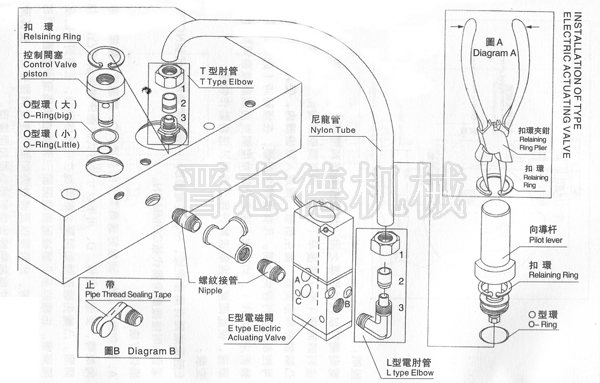

1、先把空氣送料機浮動桿拉高，再以扣環夾鉗（如圖A）將扣環從主體孔內夾出，將浮動桿用力拔出（如果拔不出來，可將空氣閥開關打開，即可輕易拔出。）
2、空氣送料機每一螺紋接管和肘管上螺紋部分（與尼龍管接合的另一頭螺紋）都務必逆牙卷上止帶二至三圈，以防止空氣外泄。（如圖B）
3、空氣送料機E型電磁閥請依照順序安裝：
（1）先把空氣送料機I型肘管旋轉轉入控制閥塞內，O型環（小）裝在控制閥塞上，O型環（大）裝主體孔槽內，再將控制閥塞推進主體孔內，扣環裝入主體孔扣緊。
?。?）L型肘管子轉進空氣送料機E型電磁閥B代號孔內，L型肘管可旋轉成所需任何方向（角度）使用。
（3）將空氣送料機彎頭改換三通管，三通管其中兩邊各接一個螺紋接管，一邊旋轉進主體側邊孔內，另一邊旋轉進E型電磁閥C代號孔內。
（4）后再將尼龍管穿進出I型肘管和L型肘管1、2再與3鎖緊。
4、E型電磁閥上部份有一圈紅色記號，這表示可以手操作，按下中間紅色部份則表示通電。
