NC送料機料厚調整裝置

 傳統的NC送料機在入料口處僅設置有下滾筒，卷材在經過入料口進入送料機的本體內部時，在卷材進入本體的過程中易發生上跳問題，嚴重影響送料穩定性和精度。并且，通過入料口進入送料機的卷材的送料厚度無法調節，于是傳統的送料機僅能送料某一厚度值的卷材，無法實現自由調節卷材進入送料機厚度的目的。需要不同厚度值的卷材時，就需要不同型號的送料機才能實現，這不僅增加了送料的工序，而且操作也更為麻煩。
　　為了解決傳統NC送料機在入料口處易發生的跳料和傾斜影響送料精度和穩定性的問題，且無法調節送料卷材的厚度等缺陷，晉志德NC送料機在其入料口加裝有精確調整卷材送料厚度的料厚間隙調整裝置來解決上述問題。
　　

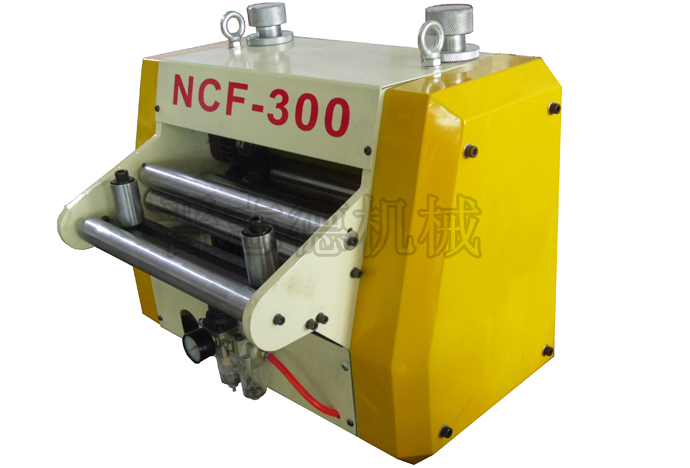

　　如上圖所示，此料厚間隙調整裝置安裝在NC送料機入料口處的兩塊側板之間，由上滾筒、下滾筒、偏心軸、調節旋鈕組成，其中上滾筒與下滾筒相對平行的設置（其間具有一定的間隙），上滾筒設計為空心轉軸形式，其內部空腔內貫穿有偏心軸，偏心軸的兩端均安裝有一個偏心軸承，軸向方向線上固定有六角鍵，六角鍵外部設有調節偏心軸位置的調節旋鈕，在調節旋鈕與側板之間設有彈簧及用于活動拆裝墊片的螺釘，同時為了確保同步，調節旋鈕靠近側板的一側凸起設有外齒，且側板上設有與該外齒相匹配的內齒。
　　安裝有料厚調整裝置的晉志德NC送料機，正常工作狀態時，調整旋鈕上的外齒與側板上的內齒嚙合，并且通過中的墊片和彈簧牢固接合。當需要調整卷材進入卷料機的料厚間隙時，拉出調整旋鈕，轉動一定角度。調整旋鈕再在彈簧作用下復位，此時，調整旋鈕的外齒重新與側板的內齒嚙合固定。上滾筒內部貫穿有偏心軸，上滾筒兩端用偏心軸承固定在偏心軸上，當偏心軸固定時，上滾筒亦能作回轉運動，幫助材料前進。兩邊的導料筒緊挨著上、下滾筒，這樣使得卷材經過上、下滾筒后馬上被左右的導料筒定位，定位更加穩定可靠。
　　NC送料機安裝料厚調整裝置后有以下三大優勢：
　　(1)料厚間隙調整裝置由上滾筒和下滾筒組成，上滾筒為空心軸，其空腔內部安裝有偏心軸，通過調整旋鈕的調節能非常方便地調整上、下滾筒的間隙，適用于所有的卷材厚度值的送料工作。
　　(2)料厚調整裝置通過上、下滾筒之間的間隙限制了卷材在運動上自由度，使其只能作正確的前進或后退方向運動，提高了送料機送料的精度和穩定性。
　　(3)料厚調整裝置與入料口處的導料筒配合，能大大提高料厚間隙調整裝置的導向作用，增強了送料機送料的穩定性和送料精度。
