NC送料機伺服系統的架構及優勢

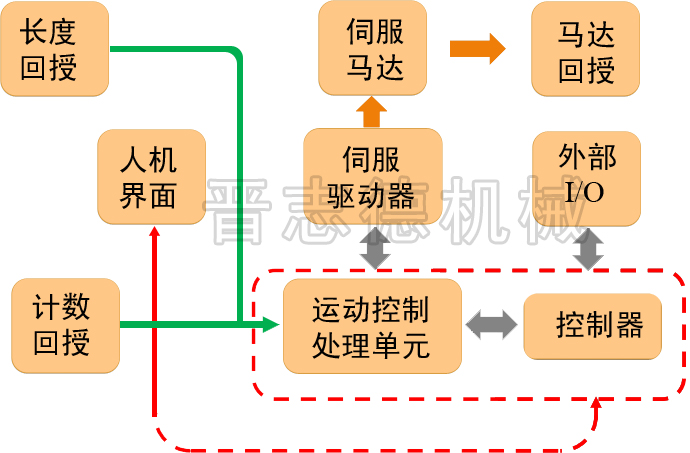

 NC送料機伺服系統主要由人機界面、PLC控制器、運動控制處理單元、伺服驅動器、伺服馬達、外部I/O這六大功能組件構成。其中：
　　
　　1、人機界面：提供操作者與送料機溝通之界面。
　　2、PLC控制器：專注于各種信號之處理，并對運算單元下達伺服運動指令。
　　3、運動控制處理單元：針對PLC的伺服運動指令及馬達回授做運算處理，并控制驅動器的輸出。
　　4、伺服驅動器：接收運動控制處理單元指令，對馬達輸出電壓、電流。
　　5、伺服馬達：NC送料機之動力來源，高扭矩傳遞，定位精度高，節能環保。
　　6、馬達回授：回授馬達狀態。
　　7、長度回授：回授送料長度。
　　8、計數回授：回授產量計數。
　　9、外部I/O：機臺控制所需之控制元件(檢知、電磁閥…)。
　　NC送料機藉由伺服控制系統控制馬達轉速，利用智慧即時監控技術提升送料的精度和穩定性，同時擁有多段式送料功能，達到單機可配合多種復雜性模具使用的目的。
　　NC送料機伺服系統特優勢：

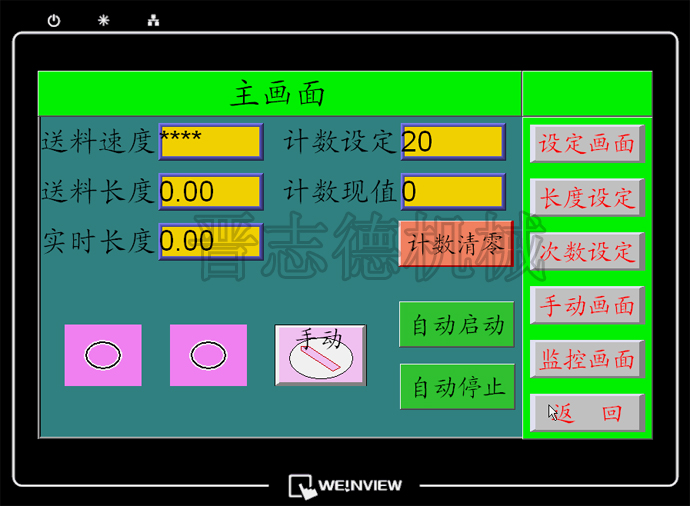

　　1、7寸親和式人機觸摸屏界面（晉志德NC送料機標配為臺灣威綸觸摸屏）：人性化操作界面設計方式簡單明了
　　
　　①采用親和式人機觸摸屏操作-減少繁雜之按鈕操作
　　②采用智慧化設定界面-引導式設定
　?、劢?jīng)智能控制系統驅動伺服馬達，控制NC送料機運轉
　　2、高效能、高精度：晉志德NC送料機伺服控制系統采用安川伺服馬達搭配三菱PLC，處理速度快，有卓越的反應速度。加上高性能運動控制，更精確、快速地控制運動曲線，實現穩定、高精度、高效能的送料作業。
　　3、運轉監視：主馬達運轉狀態即時監視，即時監控沖壓送料狀況，過設定值立刻停機。異常訊息以HMI顯示，同時發出警訊，并有異狀排除方法之指示及歷史異常查詢，降低沖壓制品不良率提升沖壓生產安全性。
　　4、I/O即時監控。
　　5、沖壓送料資料庫建立與管理：NC送料機內有沖壓送料記憶功能，針對不同的沖床的沖壓參數，例如搭配模具、滑塊速度、行程長、材料參數…等，即時輸入記憶。藉助記憶資料庫建立，使用不同沖床、不同模具時可以隨時取出，作確認后即可快速沖制產品，提升客戶工廠管理與生產效率。
　　6、高整合性：整合了運動控制、技術功能、PLC與閉回路驅動控制，精簡為單一控制，只需使用一個系統便能控制機臺。
