自動換盤端子收料機結構及工作原理

 自動換盤端子收料機是專為高速沖床沖壓端子用單條式雙條料帶收取機。屬高端收料設備，其具有性能優越，工作效率高，省時省力等優點。當一盤收滿時，會自動切換到另一盤繼續工作。中間不需停機，是當前先進的自動化收料設備。
　　1、自動換盤端子收料機結構組成：
　　
　　該機是由光電系統，送料機構，導料軌道，計數裝置，切料刀，導料槽，收料盤，紙帶盤，阻尼器，收料馬達，鎖緊氣缸，升降馬達等機構組成。

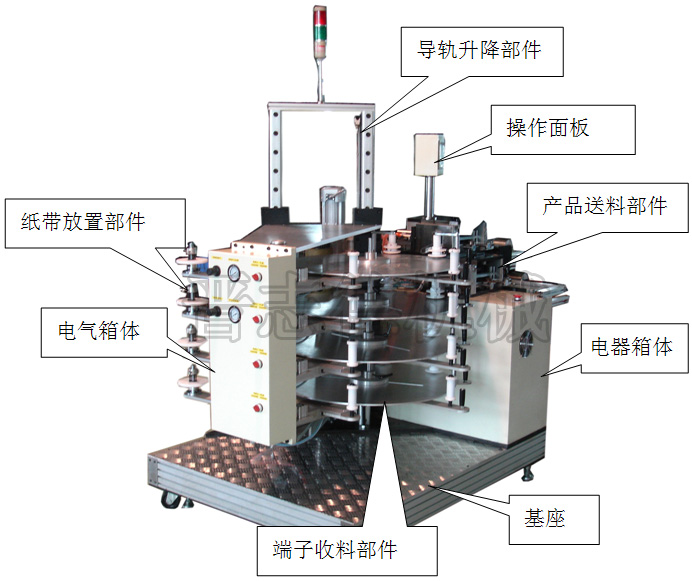

　　主要功能部件包括：紙帶放置部件、導軌升降部件、操作面板、電氣箱體、產品送料部件、電器箱體、端子收料部件、基座

　　主要電氣元件：觸摸屏（F940GOT-SWD）、PLC（FX2N-60MR-001）、變頻器（0.4KW/230V）、放大器（BF4R/12-24VDC）、光纖（FT-320-05）
　　2、自動換盤端子收料機工作原理：
　　將料帶從沖床引出，通過收料機光電眼，人工放入送料輪，啟動壓輪氣缸壓緊料帶后，調整導料軌道。起動送料馬達，將材料通過導料槽送入端子盤。此時，收料馬達已經啟動，帶動端子盤轉動，紙帶也繞在端子盤上。當料帶到達端子盤時即被紙帶纏繞在端子盤上。此時送料馬達停止送料。
　　收料機壓料輪氣缸放松，料帶由收料盤帶動收取。在光電開關控制下開始收料。計數器開始記數。當事先設定的數值記滿后，收料馬達停止。切斷氣缸動作將端子帶切斷。
　　
　　收料馬達繼續轉動一圈，將料尾卷入料盤后停止。收料馬達氣缸動作，將收料馬達脫開收料盤。導料槽在導料槽伺服馬達動作下復位，離開收料盤。升降馬達開始工作。當收料盤升至合適位置后，啟動收料馬達，收料盤開始轉動。導料槽在伺服馬達作用下襬動到工作位置。此時，送料輪開始送料。壓料輪壓緊材料將端子帶送入收料盤。這時，人工將已收滿的端子盤取下，重新繞好紙帶等待第二次循環。

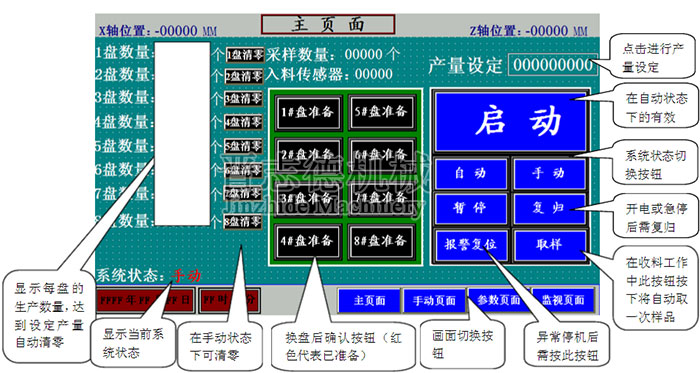

　　以上各工作程序都事先設定好，操作時，打開人機界面，調整輸入所需數值。打開自動，即可自動完成一系列動作。
