重型材料架裝配流程

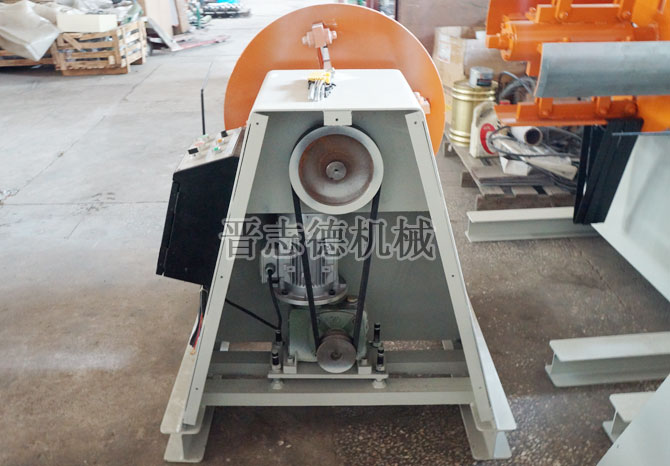

 晉志德重型材料架裝配時，先將馬達與減速機裝配到機架內的底座上，然后將主軸通過軸承座安裝在機架上，軸承座后部配有主動皮帶輪，用傳動皮帶將主軸與材料架減速機相連，以提供料架旋轉的動力。
　　　

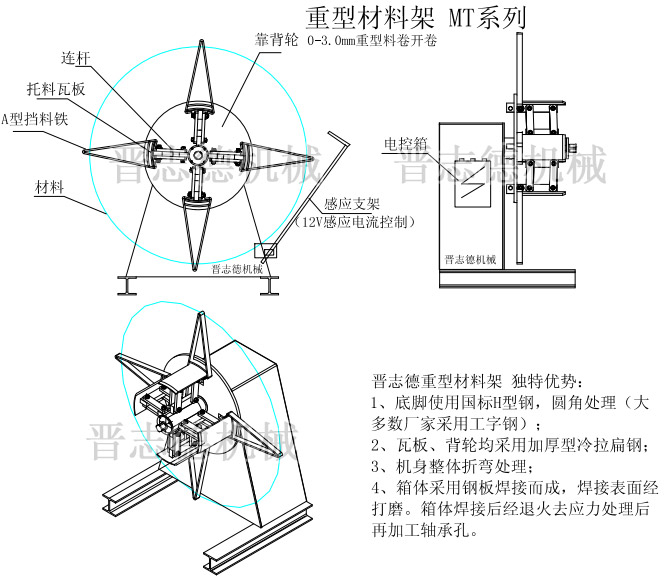

　　隨后則是相對復雜的重型材料架漲縮卷料筒的安裝，重型材料架開漲縮卷料筒包括連桿、托料板、固定板、調整滑套及擰緊螺母，固定板設有四個，沿主軸徑向均布固定在主軸的中部，調整滑套套設在主軸上，并沿主軸的軸向位于固定板的兩端，托料板設有四個，沿主軸的徑向均布設置，且每個重型材料架托料板均通過連桿與固定板及調整滑套鉸接，擰緊螺母沿主軸的軸向位于調整滑套的外端，通過重型材料架調節擰緊螺母實現托料板的外擴或內縮。
　　
　　重型材料架漲縮卷料筒安裝時，先把軸承安裝在漲縮卷料筒上，然后把漲縮卷料筒插入卷板中間，旋動擰緊螺母，調節調整滑套的位置，進而調節托料板外擴，使得托料板緊貼靠緊卷板內側，達到漲縮卷料筒內撐卷板的目的，然后將卷板連同漲縮卷料筒一起放置在機架上，卷板后部加上靠背輪，起到有效的漲縮限位效果。
　　　

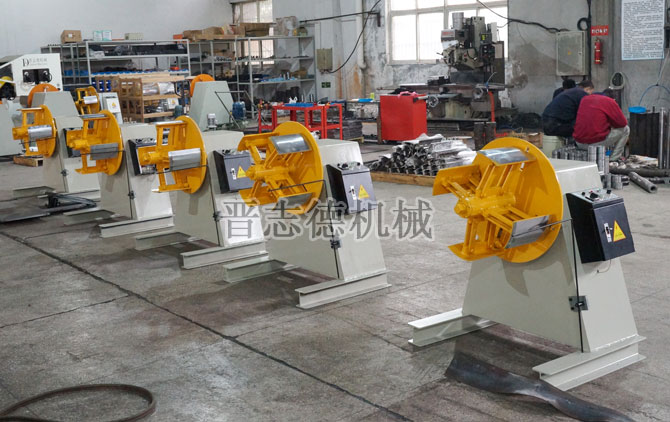

　　在漲縮卷筒安裝完后，則是在重型材料架出料口一側用緣板固定座安裝好感應桿，然后將電箱掛在材料架側邊上，連接好馬達線、感應線就完成了重型材料架整機的裝配。為確保整機裝配質量，晉志德重型材料架裝配時每步都有專門的工藝人員進行核查，在整機裝配完成后需經過8項性能測試，并進行48小時以上的車間試機才能出廠，以確保每臺交付客戶使用的重型材料架均質量可靠，讓客戶用的安心。
