自動送料機剪切生產線
自動送料機剪切生產線由重型材料架、材料整平機、NC伺服送料機、剪板機、輸送帶、堆垛臺組成，能自動實現材料的開卷、整平、送料、剪切、輸送、垛堆工序，完全不需人工輔助操作，是目前理想的剪切下料方式。
晉志德機械為客戶搭配的自動送料機剪切生產線都是根據客戶自身的需求量身打造的，現將設備的基本搭配組成予以說明，以供廣大沖壓客戶選購時參考。

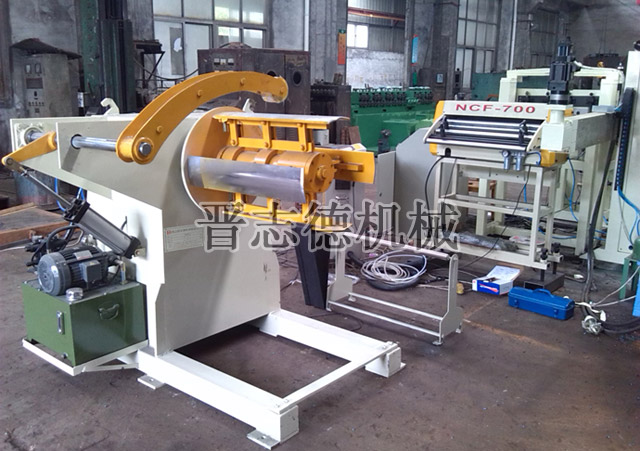

1、重型材料架（通常為油壓式）
基本構造：材料架采用立式放料結構形式，箱體內置馬達、減速機，主軸外殼采用葉片形式，由連桿式膨脹機構組成，表面電鍍，四組葉片內均鑲有對中標尺。
主體結構：鋼鐵焊接支撐主軸。
動作：液壓擴張，由24V落地式感應架（或光電開關）檢測卷料，控制重型材料架運行。
卷料內徑：508mm，擴張范圍：450mm~530mm 材料架主軸開卷速度：0-16m/min
主軸：高碳鋼材質(調質處理)。
壓料臂結構：形式：氣壓式，結構：鋼架結構。
動力：3~7.5HP馬達，載重：3000kg~20000kg?！ x車：蝶式剎車裝置。
潤滑方式：手動?！ ?入料方式：下入料

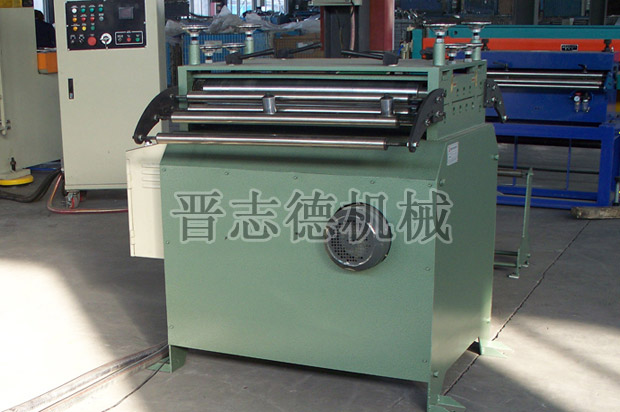

2、材料整平機
基本構造：材料整平機主體由鋼鐵焊接結構，上下錯位排列式滾筒實現整平功能，由變頻器變頻調速材料運行時不易抖動，確保高精度的整平。
入料滾輪：軸承鋼材質(SUJ2)
工作滾輪：11支(上5下6)1支偏心輔助輥 工作滾輪直徑：48-60mm
表面處理：鍍硬鉻硬度HRC60±2度 速度范圍：0-16m/min
傳動功率：3~7.5HP馬達 潤滑方式：手動集中黃油給油
上下工輥輥隙調整：手動調整
顯示：百分表及刻度尺共同顯示（根據材料厚度不同有所差別，厚板采用蝸輪蝸桿調節）
機架：鋼鐵焊接結構

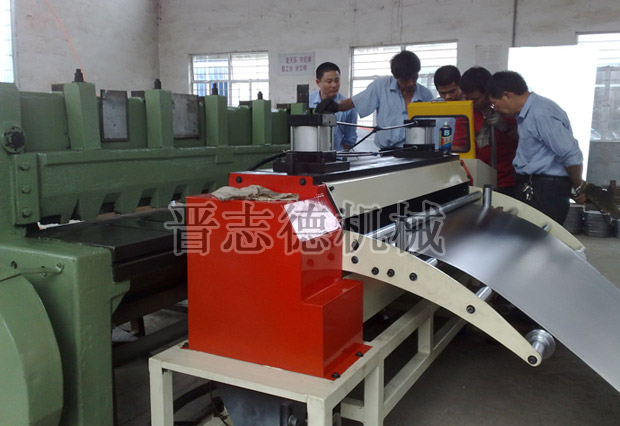

3、NC伺服送料機
基本構造：NC伺服送料機由伺服馬達通過同步帶輪驅動下滾筒實現精準的送料動作，伺服馬達由觸摸屏點控式設定程序通過PLC傳遞信號，性能穩定，重復送料精度可達±0.02mm。
放松型式：氣動式 伺服馬達：安川伺服馬達3kw~7.5kw
滾輪壓力：彈簧式 送料輥材質：軸承鋼(SUJ2)
表面處理：鍍硬鉻硬度HRC60±2度
4、剪板機
結構形式：機械式、液壓式
剪切范圍：3*800~1500mm 剪切次數：100cut/min
剪切馬達：1.5kw~7.5kw 刀片材料：Cr12MoV
刀隙調整：手動調整
5、輸送皮帶
功能：將剪切完的鋼片，傳送至堆垛平臺?！ ⌒褪剑浩л斔蛶А?條
皮帶寬：約800~1500mm 輸送速度：16~20mpm
驅動馬達：交流馬達0.75kw1800rpm(VVVF控制)，經鏈條鏈輪傳動。
6、堆垛臺
堆垛寬度架：電動馬達0.75kw調整速度8.3mm/sec。
堆垛長度架：電動馬達0.375kw調整速度30mm/sec。
堆垛升降臺：油壓系統驅動載重1500kg
堆垛行程：迭片高度：大400mm（不含墊板） 堆垛單重：1500kg
送料架：由機架、移動梁、側擋板、導向桿、絲桿、電機減速機、鏈傳動機構等組成。聚氨酯輸料輥保護板面。具有左、右機動側擋，氣動后拍料等功能，使鋼板堆垛整齊。
出料臺車：1臺
出料方式：操作側出料，當?shù)瓿珊?，升降臺上的出料臺車向操作側移出。
電動馬達1.5kw走行速度4.6mpm。
堆垛高程控制：使用光電開關自動控制(配計數器)。
