重型材料架主體結構的選用

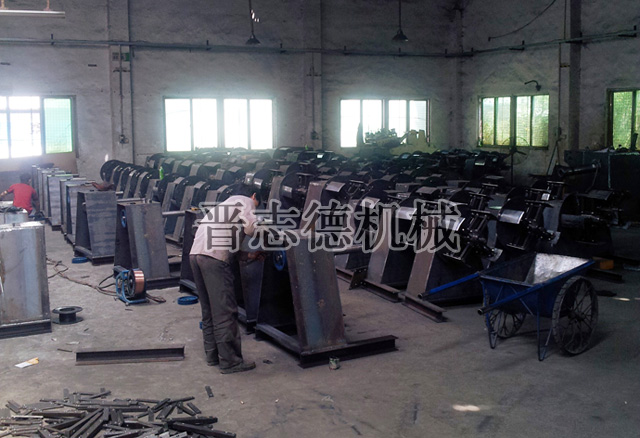

 重型材料架是沖壓、剪切生產線中常用的立式放料、開卷設備，其基本運行原理是由脹縮卷筒張緊料卷實現放料，然后由馬達通過減速機、皮帶輪驅動脹縮卷筒轉動實現開卷，只是很少有沖壓客戶知道事實上重型材料架主體結構（如卷筒、剎車裝置、卷機對中調節等）這些并不完全相同的，而是根據實際的材料寬度、厚度、載重量等卷料基本屬性量身定做的，有多種結構可供實際選擇，晉志德機械在此對其選購結構做一下詳細的說明。
　　一、重型材料架脹縮卷筒的種類及選用
　　重型材料架脹縮卷筒功能是用于承載放置料卷，其有四種結構形式，即弓形板式、平行四連桿式、四棱錐式、四斜楔式。其中晉志德重型材料架使用多的還是平行四連桿式和四棱錐式兩種主體結構。
　　平行四連桿式卷筒結構是普通型重型材料架常用的結構形式，其用四塊結構尺寸基本相同的弧形托料瓦板組成，每塊弧形托料瓦板和軸上的支撐套筒用四條短連桿相聯形成平行四連桿機構，依靠短連桿傾斜角的變化產生筒徑的脹縮。
　　　　
　　四棱錐式卷筒結構主要用于油壓重型材料架，其筒體由四塊扇形托料瓦板組成，扇形托料瓦板的內側有階梯形斜面與中心四棱錐的階梯斜面相配合，利用四棱錐的少量軸向滑動形成外徑的脹縮。
　　二、重型材料架剎車裝置的種類及選用
　　重型材料架剎車裝置用于消除材料架運轉時的慣性，有三種結構形式，即機械抱閘式、磁粉制動器式、直流拖動式。
　　機械抱閘式剎車裝置是普通重型材料架使用多剎車結構，其特點是結構簡單，價格實惠，但也有其不足之處，那就是張力不易控制，只適用于中、小型重型材料架。
　　　　
　　磁粉制動器式剎車裝置是中型重型材料架常用的剎車結構，其通過磁粉制動器形成開、卷張力，調整激磁電流調節系統即可改變張力大小，易于實現自動控制，但所能解形成、的大張力受磁粉制動器大力矩限制，因此不能用于大型的重型材料架。
　　大中型卷料沖壓、剪切生產線使用的重型材料架剎車裝置采用直流拖動方式形成所需的開卷張力。
　　三、重型材料架卷機對中調節的種類及選用
　　對于大多數沖壓、剪切生產線而言，都要求材料架具有對中調整功能，即在上卷與工作過程中，始終保證材料中心線與生產線中心線重合，以保證整個生產線的穩定。
　　晉志德重型材料架的對中調節系統主要有光電液對中調節系統和氣電液對中調節系統。但光電液對中調節系統是可靠穩定的。
　　在光電液對中調節系統中，光電感應開關固定在帶材的邊緣，使帶材位于光源的中心線位置，當帶材跑偏時，將引起電信號的變化，系統將此變化反饋給液壓對中油缸，推動材料架，實現自動對中。
